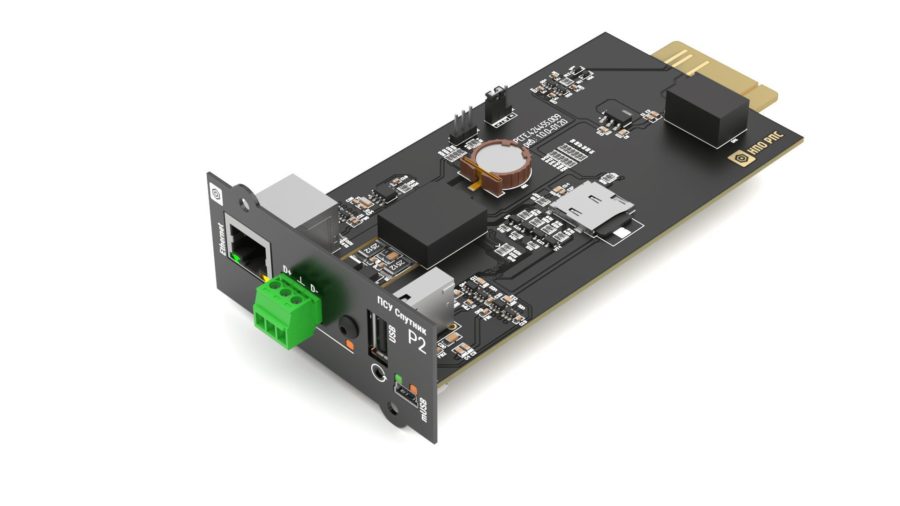

ПСУ Спутник Р2

Модель c RS-485 для слота 135 x 64 x 22 мм.

Ethernet, RS-485, 2 x USB, MicroSD.



Загрузка...

Описание

ПСУ Спутник Р2 – модель платы сетевого управления c RS-485 для слота 135 x 64 x 22 мм.

Платы сетевого управления ПСУ Спутник предназначены для безопасного удаленного мониторинга и управления оборудованием в составе СБГЭ (источники бесперебойного питания, дизель-генераторные установки, АКБ, электрощитовое оборудование и т. д.) через веб-браузер, а также посредством протоколов передачи данных на базе интернет-технологий (TCP/IP, IPv4, IPv6, HTTP, HTTPS, SNMP, ModBus TCP, SSH, Telnet, Radius, SysLog), промышленных полевых сетей (RS-485, ModBus RTU) и оптических телекоммуникационных каналов связи (100BASE-FX).

Для правильного выбора модели ПСУ Спутник воспользуйтесь сравнительной таблицей: Сравнительная таблица ПСУ Спутник вер. 1.2 (PDF).

Обзор продукта

Основные функции

  1. Получайте информацию о состоянии оборудования в реальном времени. В дополнение к современному веб-интерфейсу, данные можно получить, используя распространенные протоколы передачи данных, такие как SNMP, ModBus RTU, ModBus TCP, SysLog или по электронной почте.
  2. Выявляйте проблемные тренды и принимайте соответствующие меры, прежде чем они перейдут на следующий уровень благодаря анализу журналов данных и событий. ПСУ Спутник хранит всю историю по принципу кольцевого буфера в энергонезависимой памяти (для некоторых моделей ПСУ Спутник период перезаписи данных составляет более 10 лет). Данная функция поможет восстановить хронологию и причины инцидентов, а встроенный NTP клиент позволит легко настроить точную синхронизацию времени на всем оборудовании.
  3. Получайте уведомления об инцидентах, обеспечивая своевременное решение критических ситуаций благодаря комплексной системе уведомлений о событиях по разным коммуникационным каналам (SNMP TRAP, Email, SysLog и др.).
  4. Контролируйте и управляйте оборудованием эффективнее. ПСУ Спутник поддерживает все распространенные NMS (например, Zabbix) и легко интегрируется в существующую ИТ инфраструктуру, а также в системы управления зданиями, SCADA  системы и другое программное обеспечение сторонних производителей.
  5. Управляйте доступом на основе ролей (RBAC) при помощи веб-интерфейса или централизованной системы управления пользователями на базе протокола аутентификации, авторизации и сбора сведений об использованных ресурсах RADIUS.
  6. Отключайте сервера безопасно, настраивая сложные аварийные сценарии для надежной защиты IT-инфраструктуры от повреждений, потери данных и критических системных ошибок. При помощи ПСУ Спутник, IT-специалисты заказчика могут настроить собственные сценарии обработки аварийных событий: создание резервных копий, отключение отдельных программных частей, инициация миграции и многое другое.
  7. Упрощайте эксплуатацию оборудования благодаря полностью переработанному веб-интерфейсу. Дизайн, набор и расположение элементов спроектировано с учетом пожеланий представителей эксплуатационных служб наших заказчиков по всей России.
  8. Следите за здоровьем и обслуживайте аккумуляторные батареи вовремя. Система менеджмента АКБ обеспечивает раннее предупреждение о неисправностях (данная функция доступна при использовании совместно с СМБ Пульс от ИНМАТИКС).
  9. Следите за качеством электроэнергии на входе и выходе ИБП, ДГУ, ВРУ или любого другого оборудования при помощи поверенного многофункционального измерителя (входит в реестр средств измерения), подключив его к ПСУ Спутник.
  10. Отслеживайте и управляйте внешними дискретными устройствами сторонних производителей (датчик протечки, датчик движения, датчик открытия двери, светодиод для индикации, звуковой извещатель и др.) при помощи модуля релейного ввода/вывода дискретных информационных сигналов МДВВ Контакт от ИНМАТИКС.
  11. Следите за состоянием окружающей среды (температура и влажность) и при необходимости принимайте соответствующие меры по улучшению климатических условий для обеспечения наилучшей производительности вашего оборудования (данная функция доступна при использовании совместно с ДОС Климат от ИНМАТИКС).

Отличительные особенности

  1. ПСУ Спутник – это не просто SNMP карта, позволяющая подключить ИБП к IT-инфраструктуре. ПСУ Спутник – это информационный центр мониторинга оборудования СБГЭ. Программное обеспечение разработано с применением модульной архитектуры, которая позволяет интегрировать разнородное оборудование различных производителей. Это позволяет создать качественную систему мониторинга и управления без покупки дополнительных вычислительных мощностей (сервера, устройства сбора данных и т. д.) и услуг по интеграции.
  2. Сбалансированная модельная линейка ПСУ Спутник позволит подобрать необходимую модель как для реализации самых простых проектов, так и под запросы самого требовательного заказчика. ПСУ Спутник поддерживает более 1400 моделей ИБП от 120 производителей. Кроме того возможна разработка и производство новой модели с уникальными характеристиками или доработка существующих моделей.
  3. Разработано и произведено в Российской Федерации. Программное и аппаратное обеспечение разрабатываются в Московском инжиниринговом центре ИНМАТИКС. ПО ПСУ Спутник включено в реестр российского или евразийского программного обеспечения для электронных вычислительных машин и баз данных (запись в реестре №6780 от 09.06.2020 произведена на основании приказа Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации от 09.06.2020 №272).
  4. Постоянное развитие и удобное обновление ПО. Программное обеспечение ПСУ Спутник стабильно и постоянно развивается. Вы сможете получить самые новые программные функции даже спустя несколько лет после установки оборудования, а удобный механизм обновления не вызовет затруднений даже у неподготовленного пользователя.

Веб-интерфейс

Самым простым способом взаимодействия с ПСУ Спутник является веб-интерфейс, доступный при помощи любого современного веб-браузера. Существует опциональная возможность дублировать отображение информации на сенсорном панельном компьютере (ПМПК 16-100-08-120). Веб-интерфейс позволяет просматривать текущие параметры системы, сохраненные журналы, графики и аналитическую информацию, а также изменять настройки, пороговые значения, выполнять команды управления системой.

ПСУ Спутник WEB 2.0 (15.03.2022)

Характеристики

Все указанные характеристики применимы для базового исполнения. Возможно внесение изменений по проекту заказчика.

Отличительные характеристики ПСУ Спутник Р2
Техническая поддержка Приоритетная поддержка в любое время. Канал коммуникации: Email, телефон, Telegram
Габариты слота для установки Г x Ш x В, [мм] 135 x 67 x 25
Внешние разъемы RS-485, miniUSB, USB, Ethernet
MicroSD Да
Журнал событий и данных 86 млн. последних записей (160 лет при записи 1 раз в минуту)
ModBus RTU Да
RNDIS (настройка через USB) Да
Интеграция с APC InfraStruxure Да
Одновременное подключение внешних модулей Да
Упаковка Индивидуальная упаковка
Характеристики аппаратной части
Интерфейс связи с ИБП UART (5 В DC)
Напряжение питания, [В] 5..18
Потребляемая мощность, [Вт] Не более 10
Частота центрального процессора, [МГц] 528
Оперативная память 512 МБ DDR3
Постоянная память (без MicroSD) 4 ГБ eMMC
Часы реального времени Да
Ethernet 10BASE-T, 100BASE-TX с физическим разъемом типа 8P8C
RS-485 Да
Максимальный объем памяти MicroSD, [ГБ] 32
Сброс настроек Тактовая кнопка на внешней панели
Габариты Г x Ш x В, [мм] 135 x 67 x 25
Степень защиты IP20 после установки в слот ИБП
Поддерживаемые технологии
Поддерживаемые ЛВС 10 / 100 МБ/с Ethernet
Поддерживаемые MIB RFC1628, NPO-RPS MIB
IPv4 / IPv6
SNMP v1 / v2 / v3
ModBus TCP
ModBus RTU
HTTP/HTTPS (WEB)
Telnet / SSH
RADIUS
SysLog
ICMP
RNDIS
DHCP
NTP
SMTP
CLI (Command Line Interface)
RBAC
Инвентарные данные
Графики и спарклайны Возможность просмотра эволюции основных измеряемых метрик в графическом виде с настраиваемым диапазоном времени (при помощи веб интерфейса без использования flash технологий)
Возможность конфигурации SSH, USB, Веб-интерфейс
Обновление ПО При помощи веб-браузера
Модули расширения Датчик окружающей среды ДОС Климат, модуль сухих контактов МДВВ Контакт
Параметры журналов
Типы журналов События ИБП, данные ИБП, сервисный лог ИБП
Интервал записи в Журнал данных 1 с, 5 с, 10 с, 30 с, 1 м, 2 м, 3 м, 5 м, 10 м, 30 м, 1 ч, 2 ч, 3 ч, 4 ч, 5 ч, 6 ч, 12 ч, 24 ч
Условия эксплуатации
Температура окружающего воздуха, [°С] 0 – 40
Уровень относительной влажности воздуха, [%] до 85, без конденсации влаги

Необходимые файлы

Последняя версия программного обеспечения
  1. ПО ПСУ Спутник вер. 8.1.1
Руководство по эксплуатации
  1. ПСУ Спутник. Быстрый старт
  2. ПСУ Спутник. Установка и настройка
  3. ПСУ Спутник. ДОС Климат и МДВВ Контакт
  4. ПСУ Спутник. Журналы данных и событий. Сервисный лог
  5. ПСУ Спутник. Завершение работы серверов и ПК
  6. ПСУ Спутник. Интерфейс командной строки (USB, Telnet, SSH)
  7. ПСУ Спутник. Отправка оповещений и отчетов по электронной почте
  8. ПСУ Спутник. Параметры, события и команды управления ИБП
  9. ПСУ Спутник. Работа с Modbus. Таблицы регистров
  10. ПСУ Спутник. Работа с SNMP. Описание MIB-файлов
  11. ПСУ Спутник. Расчет заряда АКБ и времени автономии ИБП
  12. ПСУ Спутник. Технические характеристики и условия эксплуатации
  13. ПСУ Спутник. Управление ИБП по расписанию и условиям
Таблица сравнения моделей ПСУ Спутник
  1. ПСУ Спутник. Сравнительная таблица. Вер. 1.2 (03.22)
Management Information Base (MIB файл)
  1. MIB файл ПСУ Спутник вер. 1.1.2
Network UPS Tools
  1. Network UPS Tools

Изменения ПО

8.1.1 (01.09.2022)
  1. Исправлены ошибки в работе с некоторыми моделями ИБП APC:
    1. Появлялись ложные события о проблемах с батареями;
    2. Отсутствовал параметр Время автономии.
8.1.0 (26.08.2022)
  1. Для протокола HIDEN1F исправлено формирование значений тока и мощности по входу.
  2. Исправлена ошибка, при которой после сброса настроек по кнопке ПО не запускалось корректно (при наличии такой проблемы в ранних версиях необходимо отключить ПСУ Спутник от питания и затем включить).
8.0.0 (18.07.2022)
  1. Реализован расчет заряда АКБ (Настройки/Планировщик/Расчет заряда АКБ и времени автономии).
  2. Добавлен модуль управления ИБП по расписанию и событиям (Настройки/Планировщик).
  3. Внесены изменения в алгоритм расчета времени автономии для случая высокой нагрузки.
  4. Добавлен протокол связи с ИБП – HIDEN1F.
  5. Исправлена работа драйвера RNDIS.
  6. Изменена скорость ModbusRTU по умолчанию с 9600 на 19200.
  7. upsIdentManufacturer зависит от выбранного производителя (в разделе Настройки/ИБП).
7.4.1 (21.04.2022)
  1. Добавлена поддержка ИБП производства APC.
  2. Добавлена поддержка ПСУ Спутник моделей А21/А23.
  3. Настройки “Уровни заряда АКБ” будут включены по умолчанию (для ПСУ Спутник выпущенных с производства).
  4. Обновление дизайна веб-интерфейса (адаптация под новый бренд ИНМАТИКС).
  5. Изменена логика формирования событий протокола Импульс.
7.3.3 (17.03.2022)
  1. Исправлена ошибка, приводившая к неверным значения входного напряжения для ИБП SPB (с 3-х фазным входом) с протоколом VOLTB
7.3.1 (10.03.2022)
  1. Исправлена ошибка, при которой неверно устанавливалось пороговое напряжение разряда АКБ для датчиков М12 в СМБ Пульс.
7.3.0 (08.02.2022)
  1. Улучшен веб-интерфейс страницы Настройки/Почта.
  2. Добавлена поддержка ПСУ Спутник А20/А21.
  3. Исправлена ошибка со временем отправки email.
7.2.0 (15.12.2021)
  1. Для протокола Megatec в NPO-RPS-MIB (SNMP) добавлены статусы ИБП.
  2. Для протокола DSM удалены некоторые ошибочные статусы ИБП.
7.1.0 (10.12.2021)
  1. Изменены условия возникновения события “Напряжение на выходе не в норме” для протокола SENTR11201.
  2. Исправлены проблемы с установкой времени вручную.
  3. На странице О системе отображается выбранный протокол связи с ИБП.
  4. Добавлена поддержка измерения внутреннего сопротивления в СМБ Пульс.
7.0.5 (01.12.2021)
  1. Изменены условия возникновения события “Напряжение на входе не в норме” для протокола SENTR11201.
  2. Удален параметр “Температура АКБ” для протокола SENTR11201.
  3. Добавлена поддержка ПСУ Спутник П20 и П21.
7.0.1 (18.11.2021)
  1. Исправлено неверное отображение тока в СМБ Пульс.
7.0.0 (17.11.2021)
  1. В Modbus добавлены данные по протоколу DSM.
  2. В Modbus добавлены напряжение и ток батарей для случая двухполюсного подключения.
  3. Для протокола DSM при меньшем количестве установленных в ИБП силовых модулей, чем указано в настройках, будет возникать событие “Возникла неисправность ИБП”.
6.3.0 (20.10.2021)
  1. Улучшена производительность и стабильность работы.
  2. Добавлена возможность интеграции в ПСУ Спутник внешнего оборудования:
    1. Внешние многофункциональные измерители
    2. Система менеджмента батарей СМБ Пульс
    3. Система мониторинга модульных АКБ МАЯК
  3. Реализована полноценная ролевая модель:
    1. Ограничение доступа к веб-интерфейсу
    2. Возможность создавать пользователей с разграничением прав доступа
    3. Управление доступом на основе ролей (RBAC)
    4. Ограничение доступа по IP адресу
  4. Добавлена возможность организации виртуального канала Ethernet через интерфейс USB (RNDIS).
6.2.1 (27.09.2021)
  1. Добавлена настройка событий высокого и низкого заряда батарей.
  2. Добавлена поддержка событий от ДОС для МДВВ.
  3. Улучшена производительность веба-интерфейса.
6.1.0 (06.09.2021)
  1. Добавлена возможность установить собственный логотип и фавикон.
  2. Добавлен функционал “Инвентарные данные”:
    1. Возможность задавать модель, серийный номер ИБП и название системы.
    2. Возможность задать любые пользовательские поля (например, место и дата установки, дата замены АКБ, состав системы и их серийные номера).
    3. Возможность скачать заданные инвентарные данные в табличном формате.
6.0.0 (16.08.2021)
  1. Улучшена производительность и стабильность работы.
  2. Переработан веб-интерфейс:
    1. Продвинутый современный дизайн
    2. Графики и спарклайны
    3. Интегрированная справка
5.0.3 (14.06.2021)
  1. Добавлена поддержка ПСУ Спутник П2.
5.0.2 (19.04.2021)
  1. Улучшен модуль работы с внешними устройствами, подключаемыми по USB.
5.0.1 (19.01.2021)
  1. Добавлен протокол SENTR11201.
  2. Добавлен протокол SPB2.
  3. Протокол MPX переименован в GPSER11201.
  4. Протокол IPS-M Расширенный поддерживает работу с ИБП IPS-S (которые реализуют этот протокол).
  5. Добавлена возможность выбора модели ИБП для упрощения процедуры выбора протокола.
  6. Добавлена настройка количества фаз на входе/выходе ИБП.
4.2.1 (17.02.2021)
  1. Улучшена производительность и стабильность работы
4.2.0 (25.11.2020)
  1. Для протокола MPX в таблицу регистров ModBus добавлены дополнительные статусы.
4.1.2 (24.11.2020)
  1. Улучшена производительность и стабильность работы
4.1.1 (20.11.2020)
  1. Добавлена поддержка следующих сетевых технологий:
    1. IPv6
    2. Radius
    3. Syslog
    4. Telnet
  2. Добавлен протокол SPB 3-3 10/15/20.
  3. Для протоколов SPB и SPB 3-3 10/15/20 добавлена возможность задать период опроса ИБП.
  4. Регистр 51 (текущий выбранный протокол) не поддерживается.
3.6.0
  1. Добавлен протокол Импульс М 2.7.
3.5.3
  1. Внесены изменения в протокол SPB.
3.5.2
  1. Изменен алгоритм связи с ДОС Климат.
3.5.1
  1. Исправлена проблема при настройке действий по входам для МДВВ.
3.5.0
  1. Добавлена поддержка ДОС Климат и МДВВ Контакт.
3.3.1
  1. Добавлена поддержка протокола IPS–S2.
  2. Протокол IPS Расширенный переименован в IPS M Расширенный.
3.2.0
  1. Для протокола SPB добавлено событие «Диагностика завершена с ошибкой».
3.1.0
  1. Добавлена возможность вычисления времени автономии.
  2. Добавлена поддержка NPO-RPS-MIB обеспечивающего получение дополнительных параметров для протокола IPS расширенный по протоколу SNMP.
  3. Для всех протоколов доступно время работы на батареях.
2.7.1
  1. Добавлена поддержка HTTPS, SNMPv3, SSH.
  2. В интерфейс командной строки добавлены команды info, web-settings.
  3. В настройки МДВВ (AS400) добавлена “Общая ошибка” (подробнее смотри в Руководстве по эксплуатации).
2.6.0
  1. Добавлена поддержка ПСУ Спутник В1.
2.5.0
  1. Добавлен клиент электронной почты для отправки оповещений о событиях и отчетов (ежедневных и еженедельных).
2.4.2
  1. Улучшена производительность и стабильность работы.
2.4.0
  1. Улучшена работа с NTP. В веб-интерфейсе отображается время последней синхронизации.
  2. Добавлена поддержка ПСУ Спутник Ф1.
  3. Улучшена поддержка внешних датчиков (добавлены настройки событий и порогов).
  4. В веб-интерфейсе добавлен блок с текущими событиями.
2.3.0
  1. Добавлена поддержка модуля дискретного ввода/вывода AS400.
  2. Новый функционал для датчика окружающей среды:
    1. температура, влажность, наличие протечки доступны по Modbus,
    2. в Настройках добавлена возможность отключения ДОС.
2.2.0.rc.2
  1. Улучшена поддержка IE11:
    1. исправлена ошибка при выборе файла обновления,
    2. исправлено фиктивное изменение настроек времени и даты.
  2. Добавлено отображение режима работы ИБП в web-интерфейсе.
  3. Данные с датчика окружающей среды доступны по SNMP.
2.1.0
  1. Добавлена поддержка ИБП серии MPX.
